Uziom fundamentowy - jak go zaplanować i wykonać dobrze?

W budowie domu najłatwiej przeoczyć elementy, których później nie da się już poprawić bez kucia i odkopywania. Jeden z nich to uziom fundamentowy - rozwiązanie, które łączy bezpieczeństwo instalacji elektrycznej z samą konstrukcją budynku i trzeba je dobrze zaplanować jeszcze przed betonowaniem. W tym tekście pokazuję, jak działa taki układ, jak wygląda jego montaż, jakie materiały mają sens i na czym najczęściej potykają się wykonawcy.

Dlaczego warto zaplanować uziemienie już na etapie fundamentów

Z mojego doświadczenia największą różnicę robi moment decyzji. Gdy przewód uziemiający wchodzi w projekt razem ze zbrojeniem, cały układ jest tańszy, prostszy i trwalszy niż późniejsze dobijanie szpilek albo kopanie otoku wokół gotowego domu. Polskie warunki techniczne wprost wskazują zbrojenia fundamentów jako naturalny punkt wyjścia dla uziemienia, a w nowych budynkach to po prostu rozwiązanie najbardziej logiczne.

Taki układ ma kilka mocnych stron. Po pierwsze, beton bardzo dobrze stabilizuje warunki pracy przewodu i ogranicza korozję. Po drugie, duża powierzchnia styku z gruntem zwykle daje niższą i stabilniejszą rezystancję niż rozwiązania wykonywane później w samym gruncie. Po trzecie, wszystko jest dostępne wtedy, kiedy i tak pracuje ekipa fundamentowa, więc nie trzeba wracać na budowę z dodatkowymi wykopami, sprzętem i kolejnym budżetem.

W praktyce nie chodzi tylko o ochronę odgromową. Dobrze wykonane uziemienie porządkuje potencjały w całym budynku, ułatwia ochronę przeciwprzepięciową i daje solidną bazę pod całą instalację elektryczną. Właśnie dlatego najważniejsze jest nie samo czy, tylko jak to ułożyć przed betonowaniem. W kolejnym kroku przechodzę do montażu, bo tam najłatwiej popełnić kosztowne błędy.

Jak wygląda montaż krok po kroku

Jeżeli mam wskazać jeden moment, w którym cała robota może się udać albo zepsuć, to będzie nim etap przygotowania przed zalaniem fundamentu. Na budowie nie wygrywa ten, kto ma najładniejszą bednarkę, tylko ten, kto zadba o ciągłość, położenie i sensowne wyprowadzenia. Ja zawsze zaczynam od uzgodnienia trasy przewodu z elektrykiem, kierownikiem budowy i zbrojarzem, bo później na improwizację jest już za późno.

1. Wyznacz miejsca wyprowadzeń do głównej szyny wyrównawczej, rozdzielnicy i ewentualnej instalacji odgromowej.
2. Ułóż przewód w zamkniętej pętli na obrysie fundamentu albo w układzie przewidzianym przez projekt.
3. Zadbaj o otulinę betonu, zwykle co najmniej 5 cm, tak aby stal była dobrze chroniona.
4. Wykonaj trwałe połączenia z zbrojeniem lub innymi elementami przewodzącymi, a nie tylko luźne związanie drutem.

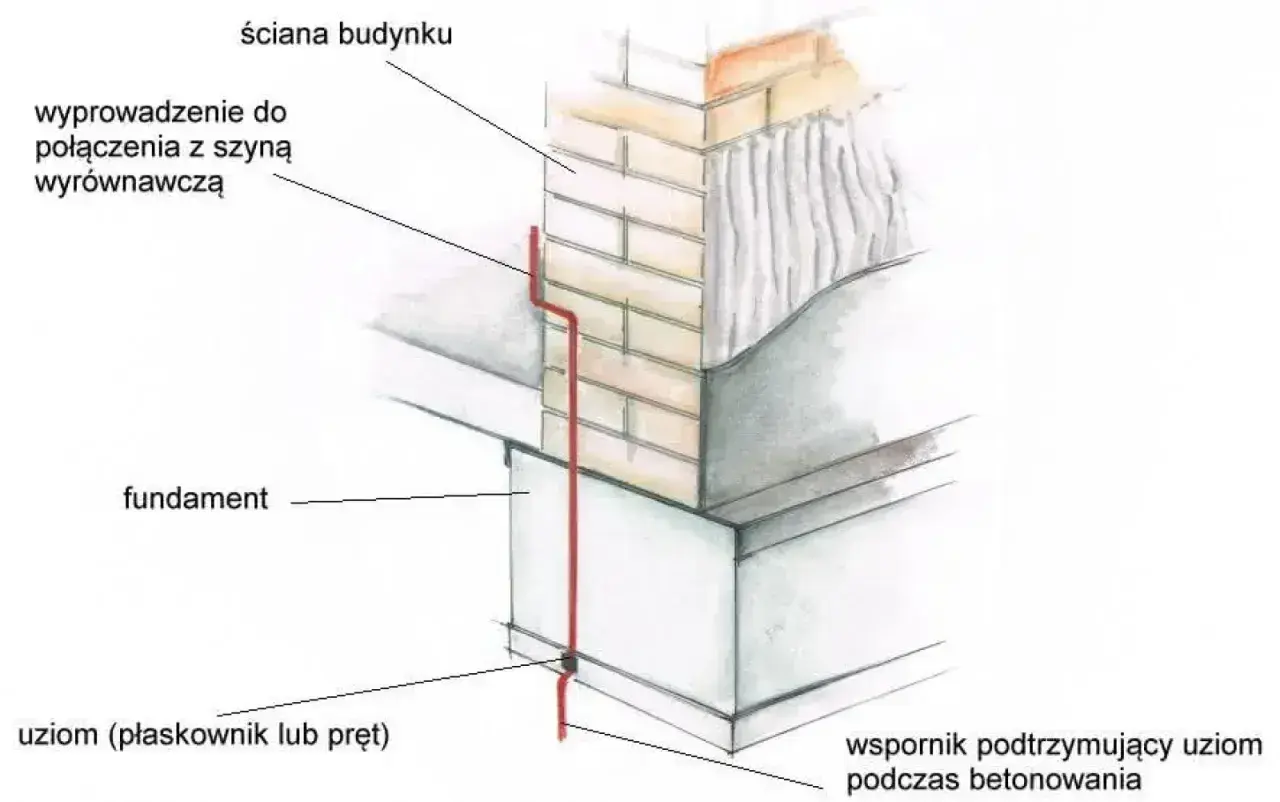

5. Zostaw wypusty w miejscach, do których później realnie da się dojść bez demolowania wykończenia.
6. Zrób zdjęcia i sprawdź ciągłość zanim beton przykryje wszystko na lata.

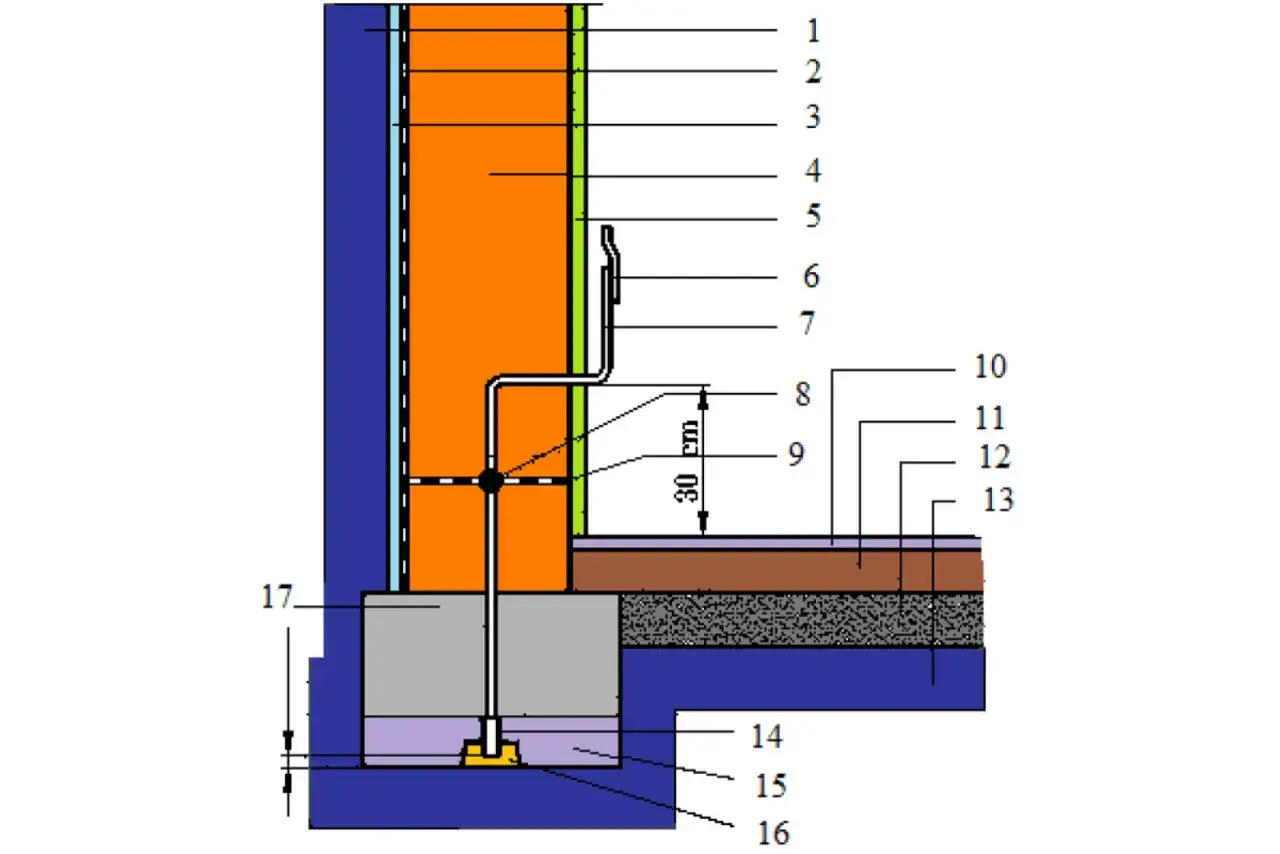

Ławy fundamentowe

Przy ławach najczęściej prowadzi się bednarkę po obrysie budynku i mocuje do zbrojenia tak, aby układ tworzył spójną pętlę. To rozwiązanie jest proste, ale wymaga dyscypliny: przewód nie może „uciekać” przy zalewaniu betonu, nie powinien leżeć zbyt płytko i musi być połączony w sposób trwały. Jeśli ktoś w tym miejscu liczy na przypadkowe zetknięcie z prętem, to zwykle kończy się to słabym, niepewnym układem.

Płyta fundamentowa

Przy płycie temat jest jeszcze bardziej wymagający organizacyjnie, bo wszystko musi zostać przemyślane wcześniej. Tu bardzo ważne jest, aby przewód nie kolidował z izolacją i nie był odsunięty od miejsc, które później mają pracować jako punkty połączeń wyrównawczych. W dobrze zaplanowanej płycie układ jest niemal niewidoczny, ale właśnie tak powinien działać: bezobsługowo i bez konieczności wracania do niego po wykończeniu domu.

Przeczytaj również: Jak zamontować półki w szafie - uniknij najczęstszych błędów i problemów

Fundament z mocną izolacją

Jeżeli fundament jest odizolowany od gruntu grubą hydro- lub termoizolacją, klasyczny kontakt betonu z ziemią bywa ograniczony. Wtedy nie zakładam automatycznie, że sam przewód w betonie załatwi temat raz na zawsze. Czasem trzeba przewidzieć dodatkowy układ uziemiający, bo sam fundament nie ma już tak dobrego „oddechu” do gruntu, jak w prostszych realizacjach. To właśnie ten moment, w którym projekt elektryczny i wykonawczy powinny naprawdę ze sobą współpracować.

Tak poprowadzony montaż daje sensowną bazę, ale o skuteczności decyduje jeszcze dobór materiału, więc to właśnie od niego warto teraz przejść dalej.

Jakie materiały i układy sprawdzają się najlepiej

Nie każdy przewód umieszczony w betonie będzie od razu dobrym uziemieniem. W praktyce liczy się materiał, przekrój, rodzaj połączeń i to, czy całość tworzy układ odporny na korozję oraz uszkodzenia mechaniczne. Ja najchętniej patrzę na to przez pryzmat trwałości: jeśli dane rozwiązanie ma działać równie długo jak budynek, to nie ma sensu oszczędzać na elemencie, którego później nie da się wymienić bez ogromnych kosztów.

W materiałach branżowych bardzo często pojawia się zalecenie, aby przewód był otoczony betonem z każdej strony warstwą około 5 cm. To nie jest detal kosmetyczny, tylko realna ochrona przed korozją i uszkodzeniami. Spotyka się też zalecenie, by łączenia zbrojenia i przewodu wykonywać regularnie, mniej więcej co 2 m, dzięki czemu układ zachowuje ciągłość na całym obwodzie.

Przy nowych domach najczęściej wygrywa więc prosty zestaw: bednarka lub pręt w betonie, zamknięta pętla, sensowne wyprowadzenie do wnętrza budynku i kompatybilność z resztą instalacji. Gdy to już jest ustalone, warto uczciwie zobaczyć, co najczęściej psuje całość na budowie.

Najczęstsze błędy, które psują efekt na lata

Najczęściej nie zawodzi sam pomysł, tylko wykonanie. Widziałem budowy, na których wszystko wyglądało poprawnie do momentu, gdy ktoś zaczął sprawdzać szczegóły: przewód był za płytko, połączenia były tylko „przytrzymane”, a wypusty kończyły w miejscu, do którego później nie dało się dojść bez rozkuwania podłogi. Taki błąd potrafi zjeść cały sens inwestycji.

• Brak zamkniętej pętli i przerwanie ciągłości przewodu.
• Zbyt mała otulina betonu, przez co element pracuje w złych warunkach i szybciej koroduje.
• Łączenie tylko drutem wiązałkowym, bez trwałego połączenia elektrycznego.
• Brak wypustów w miejscach, gdzie później ma się pojawić główna szyna wyrównawcza albo instalacja odgromowa.
• Montaż po betonowaniu, kiedy wszystko wymaga już dodatkowych robót ziemnych albo kucia.
• Mieszanie materiałów bez myślenia o korozji galwanicznej i trwałości połączeń.
• Założenie, że „skoro jest przewód, to pomiar nie jest potrzebny”.

Osobnym problemem są fundamenty mocno odizolowane od gruntu. W takich układach klasyczny kontakt z ziemią może być ograniczony, więc sam przewód w betonie nie zawsze zapewni efekt, jakiego oczekuje inwestor. Zdarza się też, że ktoś myli uziemienie z samym obecnym w projekcie elementem metalowym, a to nie to samo. Właśnie dlatego obok wykonania trzeba pilnować jeszcze kosztów, pomiarów i dokumentacji.

Ile to kosztuje i co trzeba udokumentować

Największą zaletą rozwiązania wykonanego na etapie fundamentów jest cena. Sam układ w betonie zwykle wychodzi wyraźnie taniej niż robienie uziomu wokół gotowego domu, bo odpadają wykopy, rozbieranie zagospodarowania terenu i dodatkowa logistyka. Gdyby trzeba było porównywać tylko kierunek wydatków, to właśnie ta opcja zazwyczaj pozostaje najrozsądniejsza finansowo.

Warto traktować te widełki jako orientacyjne, bo na cenę mocno wpływa region, dostępność ekip i warunki na działce. Przy gotowym domu koszt rośnie szybciej niż przy nowej budowie, bo płacisz nie tylko za materiał, ale też za wszystko, czego trzeba się „dokopać”.

Dokumentacja jest równie ważna jak sam przewód. Zbieram zawsze cztery rzeczy: szkic przebiegu, zdjęcia przed zalaniem, opis materiału oraz protokół pomiarów po wykonaniu. W typowych obiektach często przywołuje się 10 Ω jako praktyczny punkt odniesienia, ale ostateczny wymóg zawsze zależy od projektu, rodzaju obiektu i całej konfiguracji instalacji. Jeśli układ ma być częścią ochrony odgromowej, pomiar i ciągłość przewodów trzeba potraktować bardzo serio, a nie jako formalność do odhaczenia. Po tym zostaje już tylko ostatni kontrolny przegląd przed zasypaniem.

Co sprawdzić przed zasypaniem fundamentów i oddaniem robót

• Czy przewód tworzy zamkniętą pętlę i nie ma przypadkowych przerw.
• Czy otulina betonu jest zachowana na całej długości, a element nie leży przy samej krawędzi.
• Czy wypusty są w miejscach, które rzeczywiście będą potrzebne po wykonaniu instalacji.
• Czy połączenia są trwałe i odporne na korozję, a nie tylko „na czas betonowania”.
• Czy elektryk i kierownik budowy widzą ten sam przebieg układu i mają jego zdjęcia.
• Czy wykonano pomiar oraz wpis do dokumentacji powykonawczej.

Jeśli dopilnujesz tych kilku punktów, układ uziemiający przestaje być problemem na lata i działa po prostu w tle, bez uwagi i bez niespodzianek. Z mojego punktu widzenia to najlepszy scenariusz: zrobić wszystko raz, porządnie, na etapie fundamentów, a potem wracać do tematu już tylko przy okresowych przeglądach instalacji.
