Instalacja odgromowa to nie jest pojedynczy pręt na dachu, tylko układ, który ma przechwycić wyładowanie i bezpiecznie rozprowadzić energię do gruntu. W praktyce liczy się dobór klasy ochrony, prowadzenie przewodów, połączenie z instalacją elektryczną i późniejsze pomiary. Poniżej rozkładam temat na części: kiedy taki system jest potrzebny, jak wygląda montaż, ile zwykle kosztuje i gdzie najłatwiej o kosztowny błąd.
Najważniejsze rzeczy do zapamiętania przed montażem
- Obowiązek pojawia się m.in. przy budynkach wyższych niż 15 m, o powierzchni zabudowy ponad 500 m2 oraz przy obiektach z materiałów łatwopalnych.
- Dobrze wykonany system to nie tylko zwody na dachu, ale też przewody odprowadzające, uziom, połączenia wyrównawcze i ograniczniki przepięć.
- Montaż powinien wynikać z projektu i oceny ryzyka, a nie z samego „dorzucenia czegoś na dach”.
- W domu jednorodzinnym koszt najczęściej liczy się w kilku tysiącach złotych, a miedź wyraźnie podnosi budżet.
- Po wykonaniu trzeba zrobić pomiary, a później wracać do kontroli co najmniej raz na 5 lat.
Kiedy ochrona odgromowa jest naprawdę potrzebna
Ja nie zaczynam od pytania, czy da się zamontować system na dachu, tylko od tego, czy budynek rzeczywiście go potrzebuje. W polskich realiach punktem wyjścia są przepisy i analiza ryzyka, bo sam rozmiar domu nie zawsze mówi wszystko. Są jednak sytuacje, w których decyzja jest praktycznie oczywista.
| Przypadek | Co to oznacza w praktyce | Na co zwrócić uwagę |
|---|---|---|
| Budynek wyższy niż 15 m | System ochrony odgromowej jest zwykle wymagany. | Wysokość wpływa na ekspozycję na wyładowania i dobór klasy ochrony. |
| Powierzchnia zabudowy powyżej 500 m2 | To kolejny typowy próg, przy którym ochrona staje się obowiązkowa. | Liczy się nie tylko metraż, ale też bryła i dach. |
| Obiekt z materiałów łatwopalnych | Tu nie ma sensu odkładać decyzji na później. | Drewniana konstrukcja albo łatwopalne pokrycie dachu mocno podnoszą ryzyko pożaru. |
| Dom na otwartej przestrzeni lub na wzniesieniu | Obowiązek trzeba ocenić przez analizę ryzyka, ale sens zabezpieczenia rośnie. | Brak wyższej zabudowy w okolicy oznacza większą ekspozycję. |
| Dom z fotowoltaiką, rozbudowaną automatyką i dużą ilością elektroniki | Sam montaż nie zawsze jest obowiązkowy, ale ochrona przepięciowa staje się bardzo ważna. | Warto myśleć o całym układzie, a nie tylko o dachu. |
W praktyce najczęściej widzę dwa błędne skróty myślowe: „mój dom jest mały, więc nie trzeba nic robić” oraz „na wszelki wypadek wystarczy cokolwiek przykręcić do kalenicy”. Jedno i drugie jest zbyt uproszczone. Jeśli budynek ma nietypową bryłę, metalowe pokrycie, lukarny, panel fotowoltaiczny albo stoi na odkrytym terenie, temat trzeba potraktować poważniej niż w katalogowej wizualizacji. Kiedy to już jasne, można zejść z poziomu przepisów do samej konstrukcji.

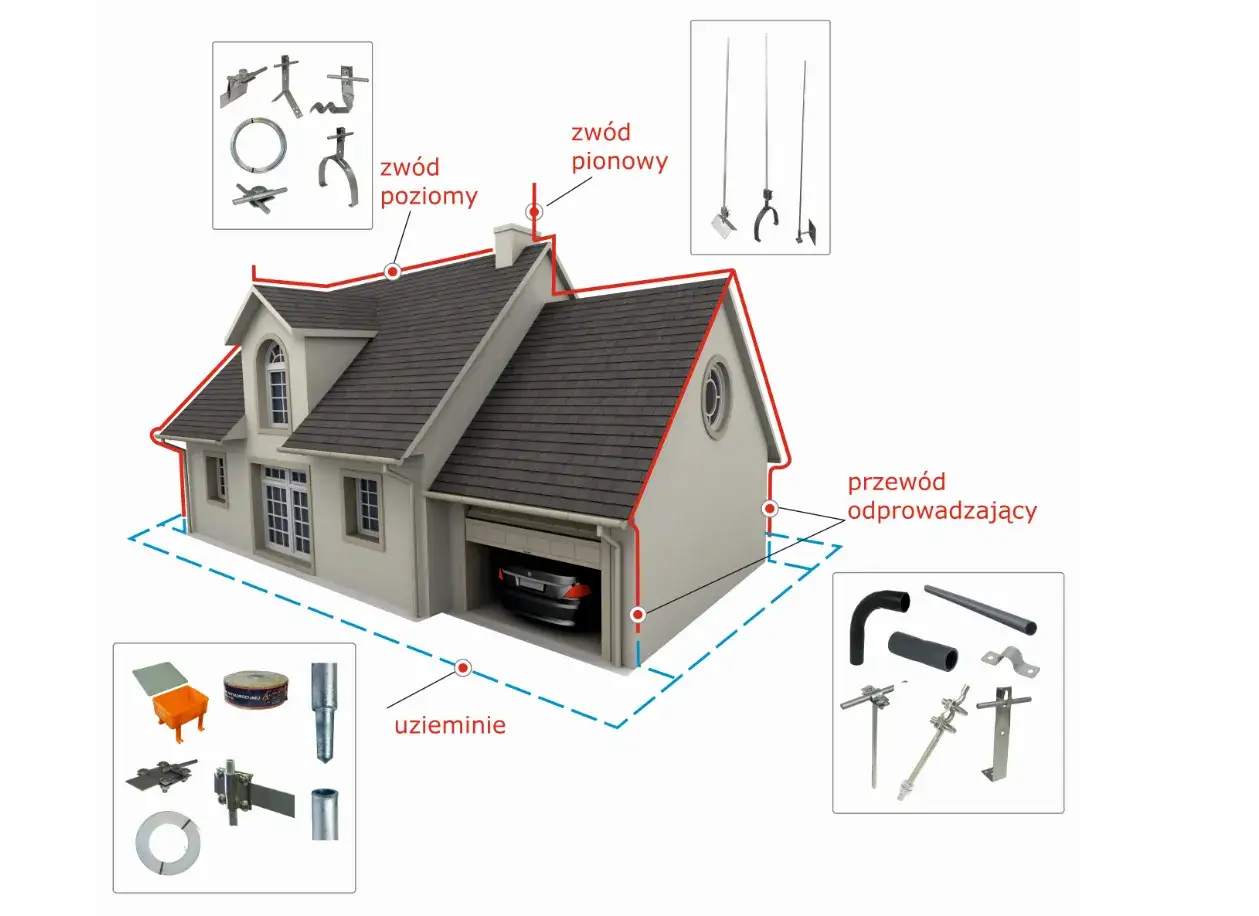

Z czego składa się skuteczny układ odgromowy
Najprościej ujmując, LPS, czyli lightning protection system, to cały system ochrony odgromowej budynku. Nie chodzi wyłącznie o element widoczny z ulicy, bo skuteczność zależy od współpracy kilku części naraz. Ja patrzę na to zawsze warstwowo: co przechwytuje wyładowanie, co je prowadzi, co rozprasza energię i co zabezpiecza wnętrze budynku.
| Element | Rola | Praktyczna uwaga |
|---|---|---|
| Zwody | Przechwytują wyładowanie atmosferyczne. | Mogą być poziome, pionowe albo wykorzystujące naturalne elementy metalowe, jeśli spełniają warunki ciągłości. |
| Przewody odprowadzające | Odprowadzają prąd z dachu do uziomu. | Powinny mieć możliwie prostą drogę, bez ostrych załamań i przypadkowych obejść. |
| Uziom | Rozprasza energię w gruncie. | W nowym domu najlepiej przewidzieć go już na etapie fundamentów, a w modernizacji często stosuje się uziom otokowy lub pionowy. |
| Połączenia wyrównawcze | Łączą metalowe części budynku w jeden układ potencjałów. | To ważne przy rynnach, obróbkach blacharskich, balustradach, antenach i konstrukcji fotowoltaiki. |
| Ograniczniki przepięć | Chronią instalację elektryczną i elektronikę wewnątrz domu. | Bez nich dach zabezpiecza tylko część problemu, a reszta energii może wejść do instalacji. |
W domach jednorodzinnych często da się wykorzystać część elementów jako zwody naturalne, na przykład ciągłe pokrycie metalowe. To bywa estetyczne i technicznie sensowne, ale tylko wtedy, gdy układ jest naprawdę ciągły i poprawnie połączony z resztą systemu. Z doświadczenia wiem też, że im bardziej skomplikowany dach, tym bardziej opłaca się myśleć o ochronie razem z projektem elewacji, rynien i instalacji na dachu. Dopiero wtedy ma sens plan robót na dachu.
Jak wygląda montaż od projektu do odbioru
Ja zawsze zaczynam od projektu, bo to on decyduje o wszystkim, co dzieje się później na dachu i przy ścianach. W praktyce montaż nie polega na „rozciągnięciu drutu”, tylko na uporządkowaniu całej drogi prądu piorunowego tak, żeby nie uszkodził budynku ani jego instalacji.
- Ocena ryzyka i dobór klasy ochrony - projektant sprawdza wysokość, powierzchnię, konstrukcję, lokalizację i otoczenie budynku. To na tym etapie zapada decyzja, czy system jest wymagany i jak rozbudowany powinien być.
- Wyznaczenie trasy zwodów i przewodów odprowadzających - na tym etapie ustala się, gdzie biegną elementy po dachu i elewacji. Dobra trasa jest krótka, logiczna i możliwie mało widoczna.
- Montaż uziomu - w nowym budynku najwygodniejszy jest zwykle uziom fundamentowy, bo robi się go razem z konstrukcją. W istniejącym domu częściej wchodzi w grę uziom otokowy albo prętowy.
- Osadzenie zwodów i przewodów odprowadzających - elementy mocuje się tak, by nie uszkadzać hydroizolacji i warstw dachu. Tu liczy się dokładność, a nie szybkość.
- Połączenie elementów metalowych i instalacji wewnętrznych - rynny, obróbki, konstrukcję PV, anteny i inne metalowe części trzeba włączyć w projekt, jeśli tego wymaga koncepcja ochrony.
- Pomiary i protokół - bez tego system nie jest domknięty. Sprawdza się ciągłość połączeń, stan uziemienia i zgodność z projektem.
To właśnie tutaj wychodzi różnica między ekipą, która umie zamontować akcesoria, a ekipą, która rozumie fizykę ochrony odgromowej. Na gotowym domu dochodzi jeszcze jeden ważny temat: estetyka. Przewody da się prowadzić tak, żeby nie rozbijały bryły budynku, ale trzeba to zaplanować wcześniej, zwłaszcza gdy elewacja jest już ocieplona lub wykończona materiałem wrażliwym na wiercenie. Na tym etapie najczęściej wychodzą też błędy, których później nie da się już ukryć.
Najczęstsze błędy, które psują cały efekt
Największe problemy widzę tam, gdzie inwestor chce oszczędzić na projekcie albo traktuje montaż jak zwykły dodatek. Ochrona odgromowa działa dobrze tylko wtedy, gdy jest spójna. Jeśli jeden element jest przypadkowy, cały układ traci sens.
- Montaż bez analizy ryzyka - wygląd nie zastępuje obliczeń. Budynek może potrzebować innego rozwiązania niż sąsiad, nawet jeśli ma podobny dach.
- Zbyt kręta trasa przewodów - ostre załamania i niepotrzebne obejścia utrudniają bezpieczne odprowadzenie prądu.
- Za mało uwagi dla połączeń metalowych - rynna, balustrada czy konstrukcja paneli mogą stać się źródłem problemów, jeśli nie są właściwie wpięte do układu.
- Mieszanie materiałów bez kontroli korozji - połączenia miedzi, stali ocynkowanej i aluminium trzeba robić świadomie, bo inaczej szybciej pojawiają się uszkodzenia.
- Brak ochrony przepięciowej wewnątrz domu - sam dach nie ochroni routera, kotła, sterownika bramy czy elektroniki RTV.
- Brak odbioru i pomiarów - bez protokołu trudno ocenić, czy system działa tak, jak powinien.
Jest też błąd bardziej subtelny: zamawianie rozwiązań „ładniejszych” zamiast sprawdzonych. W ochronie odgromowej nie wygrywa to, co najlepiej wygląda w katalogu, tylko to, co jest poprawnie zaprojektowane i wykonane na konkretnym obiekcie. To prowadzi prosto do pieniędzy, bo koszt zależy głównie od tego, ile poprawnych decyzji zapadnie na starcie.
Ile kosztuje wykonanie i serwis
Budżet na taki system mocno zależy od dachu, materiału, liczby elementów i regionu, ale w praktyce da się podać sensowne widełki. Dla prostego domu jednorodzinnego koszt najczęściej nie kończy się na samym materiale, tylko obejmuje też robociznę, pomiary i ewentualne poprawki przy elewacji. Najtaniej wychodzi planowanie ochrony razem z budową domu, a najdrożej - dokładanie jej do gotowej, wykończonej bryły.
| Zakres | Orientacyjny koszt | Co podnosi cenę |
|---|---|---|
| Prosty system ze stali ocynkowanej | około 6 000-6 500 zł za kompletny montaż | Większy dach, więcej odprowadzeń, trudniejszy dostęp, dodatkowe elementy metalowe |
| System miedziany | około 9 500-10 000 zł | Wyższa trwałość materiału, ale też wyraźnie droższa inwestycja początkowa |
| Sama robocizna przy prostym dachu | od około 2 000 zł | Skomplikowana geometria dachu, prace wysokościowe, konieczność demontażu części obróbek |
| Pomiary okresowe | około 120-128 zł za złącze pomiarowe | Liczba punktów kontrolnych, zakres dokumentacji, lokalizacja wykonawcy |
Przy takich liczbach warto pamiętać, że sam materiał to nie wszystko. Czasem lepiej dopłacić do projektu i lepszej logistyki na budowie niż później poprawiać detale po montażu okien dachowych, rynien albo fotowoltaiki. Sam koszt nie wystarcza jednak, jeśli później nikt nie kontroluje stanu systemu.
Jak dbać o system po montażu
Po zakończeniu robót temat nie znika. Kontrola instalacji odgromowej powinna wracać regularnie, bo korozja, uszkodzenia mechaniczne i prace dekarskie potrafią rozregulować nawet dobrze zrobiony system. W przypadku większości budynków przyjmuje się przegląd co najmniej raz na 5 lat, a w obiektach o podwyższonym ryzyku częściej.
- sprawdź ciągłość połączeń i stan zacisków;
- obejrzyj przewody pod kątem korozji, poluzowanych uchwytów i przetarć;
- skontroluj rezystancję uziomu;
- oceń stan ograniczników przepięć w rozdzielnicy;
- zrób przegląd po remoncie dachu, wymianie obróbek, montażu okien połaciowych albo paneli PV;
- po silnym uderzeniu pioruna nie zakładaj, że wszystko jest w porządku tylko dlatego, że nic nie widać z ulicy.
W praktyce najbardziej opłaca się łączyć taki przegląd z innymi pracami serwisowymi przy domu. To oszczędza czas i daje pełniejszy obraz stanu budynku. Im wcześniej to sprawdzisz, tym mniejsze ryzyko, że nowa elewacja zostanie zniszczona przez poprawki.
Co sprawdzam przed zamówieniem ekipy
Gdybym miał zostawić jedną listę kontrolną dla właściciela domu, wyglądałaby właśnie tak. Nie chodzi o to, żeby samemu rozwiązywać cały projekt, tylko żeby wiedzieć, czy wykonawca mówi o rzeczach istotnych, czy tylko o cenie za metr.
- czy padła konkretna klasa ochrony, a nie tylko ogólne zapewnienie, że „będzie bezpiecznie”;
- czy projekt uwzględnia dach, rynny, obróbki blacharskie, komin, antenę i fotowoltaikę;
- czy wykonawca przewiduje pomiary i protokół odbioru;
- czy instalacja przepięciowa w rozdzielnicy jest częścią całego rozwiązania;
- czy trasa przewodów nie koliduje z ociepleniem, hydroizolacją i estetyką elewacji;
- czy zastosowane materiały są dobrane do warunków na dachu, a nie tylko do najniższej ceny.
Dobrze zaprojektowana instalacja odgromowa nie rzuca się w oczy, ale potrafi oszczędzić bardzo dużo problemów, gdy pogoda zrobi się naprawdę niebezpieczna. Jeśli budujesz dom albo modernizujesz dach, ten etap warto wpisać do projektu równie wcześnie jak pokrycie, rynny i elektrykę.
