Uziom otokowy - kiedy ma sens i jak go zamontować

Montaż uziomu otokowego ma sens wtedy, gdy chcesz zbudować trwałe uziemienie wokół domu, a nie tylko „odhaczyć” obowiązek z projektu. Poniżej pokazuję, kiedy taki układ rzeczywiście się opłaca, jak go zaplanować, z czego wykonać i na jakich błędach najczęściej traci się czas oraz pieniądze. Dorzucam też różnice względem uziomu fundamentowego, bo to właśnie ten wybór najczęściej decyduje o jakości całej instalacji.

Kiedy otok ma sens, a kiedy lepiej wybrać inny układ

W praktyce traktuję ten układ jako rozwiązanie dla budynku, którego nie da się sensownie uziemić w betonie albo w którym fundament pracuje w warunkach słabego kontaktu z gruntem. Dotyczy to między innymi płyt z izolacją obwodową, konstrukcji typu biała wanna, modernizacji istniejących domów oraz sytuacji, w których od początku wiadomo, że instalacja odgromowa będzie wymagała solidniejszej bazy niż to, co akurat da się zrobić w fundamencie.

W takim scenariuszu otok nie jest „gorszą wersją” uziemienia, tylko po prostu innym narzędziem. Dobrze zaprojektowany daje stabilny kontakt z gruntem, a przy okazji pozwala przygotować wyprowadzenia do późniejszych pomiarów i ewentualnej rozbudowy instalacji. Ja lubię go za to, że w istniejącym budynku bywa jedynym rozsądnym sposobem, żeby wykonać uziemienie bez demolowania środka domu.

• Wybieram go, gdy fundament jest już zamknięty i nie ma możliwości wtopienia przewodu w beton.
• Stosuję go, gdy izolacja obwodowa odcina fundament od gruntu i osłabia pracę uziomu w betonie.
• Rozważam go przy budynkach z wodoszczelną konstrukcją, gdzie kontakt z ziemią trzeba zbudować poza bryłą domu.
• Sięgam po niego także przy modernizacji, kiedy trzeba poprawić uziemienie bez rozbierania całej konstrukcji.

Jeżeli otok ma zastąpić uziom w fundamencie, projektuję go tak, żeby był rzeczywiście zamkniętą pętlą i żeby dało się go później pomierzyć. Żeby nie mieszać pojęć, zaraz pokazuję, czym ten układ różni się od fundamentowego.

Czym różni się od uziomu fundamentowego

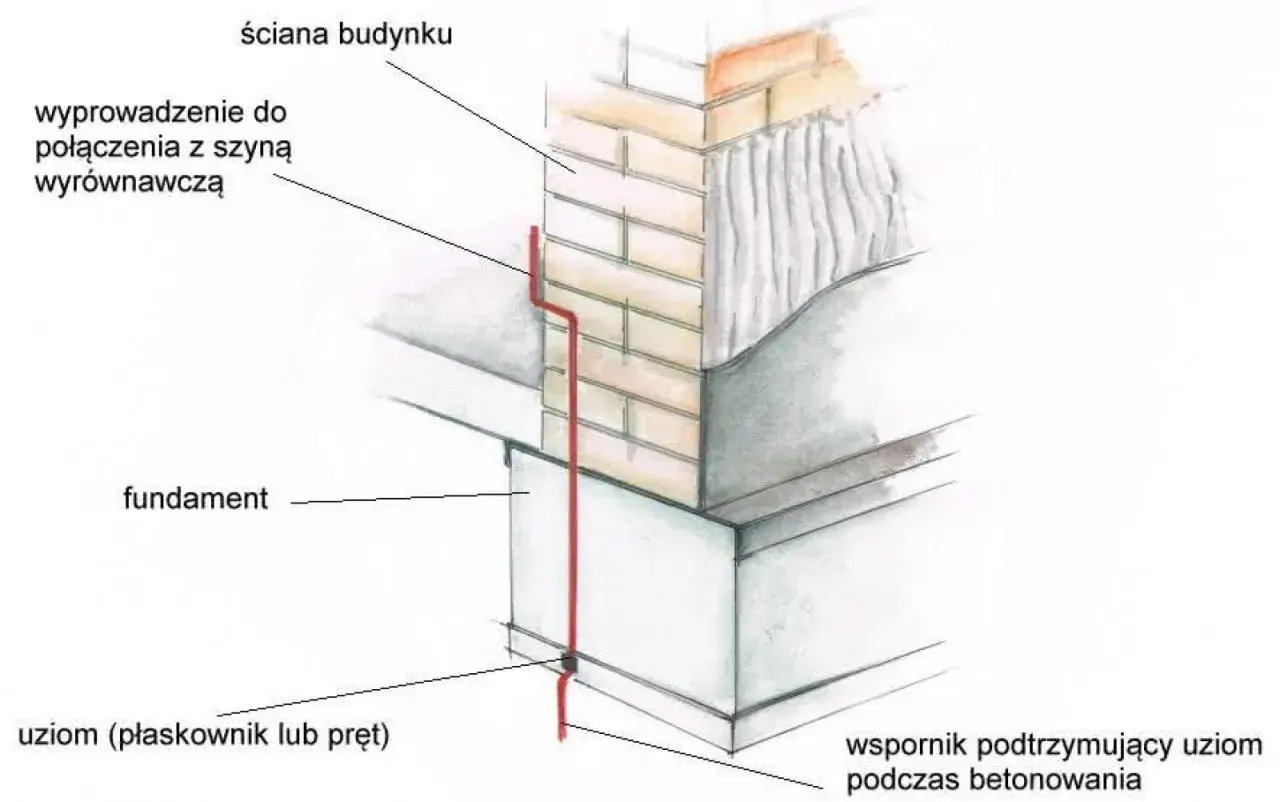

W materiałach DEHN widać wyraźnie, że oba układy mają swoje miejsce, ale nie są zamienne jeden do jednego. Uziom fundamentowy pracuje w betonie i zwykle wygrywa wtedy, gdy dom dopiero powstaje. Z kolei uziemienie obwodowe lepiej sprawdza się tam, gdzie fundament jest już gotowy, ma słaby kontakt z ziemią albo po prostu nie daje się wykorzystać jako właściwy punkt odniesienia.

Gdy mam wpływ na projekt od początku, fundament zwykle wygrywa ceną i prostotą. Otok zyskuje przewagę wtedy, gdy warunki budowy są trudniejsze albo kiedy trzeba ratować sytuację na późniejszym etapie. Jeśli wybór jest już jasny, przechodzę do tego, co trzeba przewidzieć w projekcie i na placu budowy.

Jak zaplanować materiały i przebieg przed pierwszym wykopem

Na budowie zaczynam od trasy, materiału i punktów wyjściowych. W praktyce najlepiej działa zamknięty pierścień prowadzony wokół budynku, z zachowaniem bezpiecznej odległości od ścian i z miejscem na późniejsze podłączenie do głównej szyny uziemiającej. Jeśli dom ma szerokie okapy albo izolację obwodową, nie chowam przewodu tam, gdzie grunt będzie stale przesuszany albo odcięty od wilgoci.

W materiałach najczęściej przewijają się elementy odporne na korozję, zwłaszcza stal nierdzewna V4A, a także drut okrągły i taśma dobrane do projektu. Nie traktuję tego jak katalogu do wklejenia w kosztorys, tylko jak praktyczny zestaw, który ma przetrwać w ziemi bez niespodzianek. Warto też przewidzieć miejsca na złącza kontrolno-pomiarowe, bo późniejsze dokładanie takich punktów pod kostką brukową albo chodnikiem jest już zwyczajnie niewygodne.

• Trasa - prowadzę ją tak, żeby obwód był zamknięty, bez przypadkowych przerw i bez niepotrzebnych załamań.
• Głębokość - w praktyce przyjmuję co najmniej 0,8 m; starsze opracowania podają też 0,5 m, ale przy nowych realizacjach wolę większy margines.
• Odstęp od budynku - trzymam minimum 1 m od ścian, żeby nie „przykleić” przewodu do strefy przyfundamentowej.
• Materiał - wybieram rozwiązania odporne na korozję; w gruncie liczy się trwałość połączeń, a nie tylko cena metra przewodu.
• Rezerwy - zostawiam miejsce na dodatkowe uziomy pionowe, jeśli grunt okaże się słabszy niż zakładał projekt.

Po takim przygotowaniu montaż idzie dużo sprawniej i bez improwizacji w połowie wykopu. Następny krok to sama realizacja, czyli to, co zwykle najbardziej interesuje inwestora.

Jak wygląda montaż otoku krok po kroku

Jeżeli mam opisać ten proces uczciwie, to nie jest to jedynie „rozłożenie bednarki w ziemi”. Najpierw trzeba wytyczyć trasę, potem wykonać wykop, ułożyć przewód w ciągłym obwodzie, zapewnić poprawne połączenia i dopiero na końcu zasypać wszystko w sposób, który nie zniszczy układu. Dobra kolejność oszczędza najwięcej czasu.

1. Wytyczam obwód - zaznaczam przebieg wokół budynku i sprawdzam, czy nigdzie nie koliduje z fundamentem, izolacją, odwodnieniem albo przyszłą nawierzchnią.
2. Robię wykop - prowadzę go na takiej głębokości, żeby przewód znalazł się poniżej strefy, w której grunt nadmiernie przesycha i zamarza.
3. Układam przewód w pętli - obwód ma być zamknięty, a połączenia wykonuję systemowo, z materiałów przeznaczonych do pracy w gruncie.
4. Przygotowuję narożniki - jeśli grunt jest słabszy, w narożnikach dokładam uziomy pionowe o długości co najmniej 3 m, bo to często realnie poprawia wynik całego układu.
5. Wyprowadzam punkty przyłączeniowe - zostawiam miejsca do połączenia z GSU i ewentualnymi elementami instalacji odgromowej.
6. Sprawdzam i dokumentuję - przed zasypaniem robię zdjęcia, zapisuję przebieg i kontroluję, czy wszystko da się później zidentyfikować bez odkopywania ogrodu.

Przy większych obiektach pilnuję też dodatkowych połączeń krzyżowych i sensownego rozstawu wyprowadzeń. To nie jest ozdoba projektu, tylko sposób na to, żeby cały układ pracował równomiernie, a nie tylko w jednym miejscu. Samo ułożenie przewodu to jednak połowa roboty, bo druga połowa zaczyna się przy połączeniach z resztą instalacji.

Jak połączyć otok z GSU i instalacją odgromową

GSU, czyli główna szyna uziemiająca, to centralny punkt, w którym spotykają się przewody ochronne, elementy metalowe instalacji i wyprowadzenia z uziemienia. Ja traktuję ją jako serce całego układu wyrównania potencjałów: to tutaj trzeba uporządkować połączenia tak, żeby nie robić w domu lokalnych „wysp” o innym potencjale.

Jeśli budynek ma instalację odgromową, połączenie z otokiem musi być przewidziane tak, aby prąd piorunowy miał możliwie krótki i przewidywalny tor do gruntu. W praktyce oznacza to sensowne rozmieszczenie przewodów odprowadzających, złącz kontrolno-pomiarowych i punktów przyłączeniowych. Gdy projekt wymaga funkcjonalnego wyrównania potencjałów, łączę je również ze zbrojeniem konstrukcji, bo to pomaga ograniczyć niebezpieczne różnice napięć.

• Złącze kontrolno-pomiarowe zostawiam tam, gdzie elektryk będzie mógł odłączyć fragment układu i wykonać pomiar bez zgadywania.
• Wyprowadzenia do GSU planuję przed zasypaniem, bo późniejsze dołożenie takiego punktu zwykle kończy się kosztownym rozkuwaniem.
• Połączenia z instalacją odgromową prowadzę zgodnie z projektem, a nie „na skróty” przez przypadkowy element metalowy w budynku.
• Połączenia do zbrojenia robię tam, gdzie przewiduje to układ konstrukcyjny i dokumentacja, a nie w losowym miejscu wykopu.

Gdy ten etap jest zrobiony dobrze, instalacja jest czytelna i mierzalna. Gdy jest zrobiony źle, nawet dobry przewód niewiele pomoże, bo problem zwykle leży w detalach wykonawczych. A właśnie te detale najczęściej psują cały efekt.

Najczęstsze błędy, których unikam na budowie

Z mojego doświadczenia poprawki przy uziemieniu są najdroższe wtedy, gdy trzeba już ruszać gotową nawierzchnię albo poprawiać zamknięty fundament. Dlatego najwięcej uwagi poświęcam rzeczom, które łatwo przeoczyć na etapie wykopu, a później wychodzą dopiero przy pomiarach albo, co gorsza, przy awarii.

• Zbyt mała głębokość - układ trafia w strefę suchego albo przemarzającego gruntu i pracuje niestabilnie.
• Za mały odstęp od ściany - przewód ląduje tam, gdzie grunt jest słabiej dostępny albo zbyt mocno związany z konstrukcją budynku.
• Przerwa w pierścieniu - obwód przestaje być obwodem, a instalacja traci sens jako układ zamknięty.
• Słabe lub przypadkowe złącza - po kilku latach to właśnie połączenia zaczynają się rozsypywać jako pierwsze.
• Brak punktów pomiarowych - później nie da się sprawdzić układu bez kopania i szukania „na pamięć”.
• Pominięcie pomiarów - bez sprawdzenia ciągłości i rezystancji nie wiem, czy otok rzeczywiście działa tak, jak założono.

Najprostsza zasada, której się trzymam, brzmi: lepiej poświęcić pół godziny więcej na przemyślenie połączeń niż później pół dnia na szukanie usterki pod ziemią. Po takich kontrolach zostaje już tylko dokumentacja i ewentualna korekta, jeśli wyniki nie potwierdzą założeń.

Co warto sprawdzić po zasypaniu wykopu, zanim uznam pracę za skończoną

Po zasypaniu nie zamykam tematu bez dwóch rzeczy: pomiaru ciągłości i pomiaru rezystancji uziemienia. Ciągłość mówi mi, czy obwód naprawdę jest jednym, nieprzerwanym układem. Rezystancja pokazuje, jak skutecznie prąd odpływa do gruntu. To dwa różne wyniki, ale oba są potrzebne, jeśli instalacja ma działać nie tylko na papierze.

W praktyce dobrze jest też zostawić porządną dokumentację zdjęciową przed zasypaniem, szkic trasy i informacje o punktach przyłączeniowych. To drobiazgi, które później robią dużą różnicę przy przeglądzie, rozbudowie albo szukaniu przyczyny problemu. Jeśli wynik pomiaru jest słabszy od oczekiwań, zwykle nie „poprawiam” go deklaracją w protokole, tylko dokładam pionowe elektrody, poprawiam połączenia albo koryguję trasę obwodu.

Najwięcej oszczędza nie sam materiał, tylko sensowny projekt przed pierwszą łopatą. Jeśli od początku przewidzisz odległość od ścian, głębokość, punkty pomiarowe i materiał odporny na korozję, cały układ będzie prostszy w odbiorze i mniej problematyczny po latach.
