Projektowanie schodów zabiegowych to złożony proces wymagający dokładnych kalkulacji i znajomości norm budowlanych. Schody zabiegowe pozwalają na zmianę kierunku biegu o 90 lub 180 stopni. Kluczowe znaczenie mają wymiary stopni - ich wysokość powinna mieścić się między 15 a 19 cm, a szerokość w najszerszym miejscu wynosić minimum 25 cm.
Właściwe rozrysowanie schodów zabiegowych jest niezbędne do stworzenia bezpiecznej i funkcjonalnej konstrukcji. Proces projektowania wymaga uwzględnienia wysokości otworu schodowego, długości biegu oraz liczby stopni. Szczególną uwagę należy zwrócić na miejsca zakrętów, gdzie szerokość stopni może się zmieniać od 10 do 40 cm.
Najważniejsze informacje:- Wysokość stopni musi mieścić się w przedziale 15-19 cm
- Minimalna szerokość stopnia przy poręczy to 25 cm
- W zakrętach szerokość może wynosić od 10 do 40 cm
- Maksymalna liczba stopni w jednym biegu to 17 (z wyjątkiem domów jednorodzinnych)
- Konieczne jest wykonanie korekty stopni w miejscach zakrętów
- Wszystkie stopnie muszą mieć jednakową wysokość
- Projektowanie wymaga precyzyjnych obliczeń całkowitej wysokości i długości schodów
Co będzie potrzebne do narysowania schodów zabiegowych?
Do rozrysowania schodów zabiegowych potrzebne są podstawowe narzędzia kreślarskie oraz wiedza techniczna. Przygotuj przestrzeń roboczą z dostępem do dużego stołu lub deski kreślarskiej. Profesjonalne projektowanie schodów zabiegowych wymaga precyzji i dokładności w każdym etapie pracy.
Przed rozpoczęciem rysowania schodów z podestem zabiegowym upewnij się, że masz wszystkie niezbędne dane pomiarowe. Dokładne wymiary przestrzeni, w której mają powstać schody, są kluczowe dla poprawnego projektu.
- Ołówek techniczny (twardość HB lub 2H)
- Linijka o długości minimum 50 cm
- Kątownik 90 stopni
- Cyrkiel techniczny
- Gumka techniczna
- Kalkulator
- Papier techniczny formatu A3 lub większy
- Taśma miernicza
Przygotowanie do rysowania - kluczowe wymiary i normy
Przed rozpoczęciem projektowania schodów zabiegowych należy znać podstawowe normy budowlane. Wymiary schodów muszą spełniać wymogi bezpieczeństwa i ergonomii użytkowania. Projektant powinien uwzględnić zarówno wysokość kondygnacji, jak i dostępną przestrzeń.
Wymiary schodów zabiegowych muszą być zgodne z Warunkami Technicznymi. Szerokość stopni w zakręcie wymaga szczególnej uwagi. Należy pamiętać o zachowaniu odpowiednich proporcji między wysokością a szerokością stopnia.
| Parametr | Wymiar minimalny | Wymiar maksymalny |
| Wysokość stopnia | 15 cm | 19 cm |
| Szerokość stopnia | 25 cm (przy poręczy) | 40 cm |
| Minimalna szerokość biegu | 80 cm | - |
Obliczanie wymiarów schodów zabiegowych
Podstawą obliczania schodów zabiegowych jest wzór na liczbę stopni: C = Y/h, gdzie Y to wysokość kondygnacji, a h to wysokość pojedynczego stopnia. Szerokość stopnia obliczamy według zasady: 2h + s = 60-65 cm, gdzie s to szerokość stopnia.
Do obliczenia szerokości biegu należy uwzględnić minimalną szerokość użytkową oraz przestrzeń na balustradę. Szerokość stopni w zakręcie wymaga dodatkowych obliczeń korygujących.
Proces rysowania schodów zabiegowych krok po kroku
Jak rozrysować schody zabiegowe w sposób profesjonalny? Zacznij od narysowania rzutu poziomego klatki schodowej. Następnie wyznacz punkt początkowy i końcowy biegu schodowego. Precyzyjne wymierzenie tych punktów jest kluczowe dla całego projektu.
Kolejnym krokiem projektowania schodów zabiegowych jest wyznaczenie linii biegu. Określ miejsce rozpoczęcia zakrętu schodów. Pamiętaj o zachowaniu odpowiednich odległości od ścian.
Na końcu wyznacz położenie wszystkich stopni na rzucie. Zadbaj o równomierne rozłożenie stopni w części prostej i zabiegowej. Szerokość stopni w zakręcie wymaga szczególnej uwagi.
Wyznaczanie linii początkowej i końcowej
Rysowanie schodów z podestem zabiegowym rozpocznij od narysowania linii bazowej pierwszego stopnia. Wyznacz ją prostopadle do kierunku biegu schodów.
Następnie nanieś linię końcową ostatniego stopnia zgodnie z planowanym kierunkiem biegu. Upewnij się, że obie linie są równoległe do siebie w odpowiednich płaszczyznach.
Rysowanie stopni na odcinku prostym
Podziel linię biegu na równe odcinki odpowiadające głębokości stopni. Standardowa głębokość stopnia w części prostej powinna wynosić między 25 a 30 cm. Narysuj kolejne stopnie prostopadle do linii biegu.
Każdy stopień powinien mieć identyczną szerokość w części prostej. Zaznacz dokładnie krawędzie stopni oraz ich głębokość. Pamiętaj o zachowaniu stałej wysokości między stopniami.
- Wyznacz linię biegu schodów
- Odmierz głębokość pierwszego stopnia
- Narysuj krawędzie stopni prostopadle do linii biegu
- Sprawdź równoległość linii
- Zaznacz szerokość użytkową biegu
Projektowanie zakrętu schodów

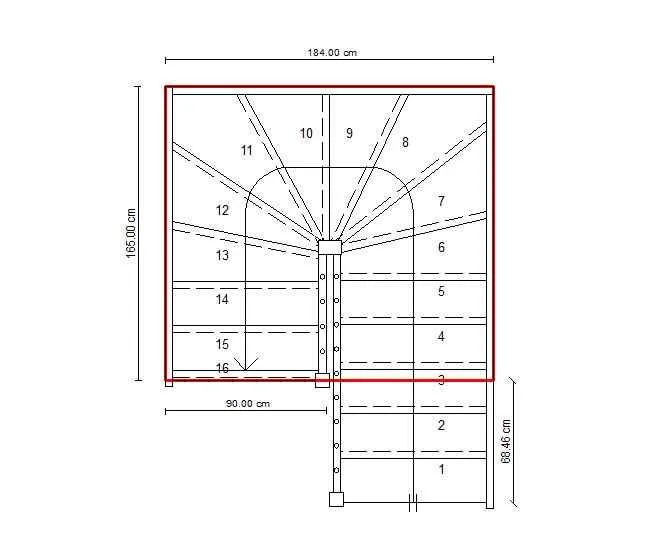

W miejscu zakrętu schemat schodów zabiegowych wymaga szczególnej uwagi. Wyznacz punkt środkowy zakrętu, który będzie służył jako centrum dla stopni zabiegowych. Zastosuj metodę wachlarzową do rozmieszczenia stopni.
Szerokość stopni w zakręcie zmienia się zgodnie z odległością od centralnego punktu. Pamiętaj, że minimalna szerokość stopnia przy poręczy wewnętrznej nie może być mniejsza niż 10 cm. Maksymalna szerokość przy zewnętrznej krawędzi nie powinna przekraczać 40 cm.
Po wyznaczeniu stopni zabiegowych sprawdź, czy przejście jest wygodne. Linia przejścia powinna być płynna i znajdować się w odległości 40 cm od wewnętrznej poręczy.

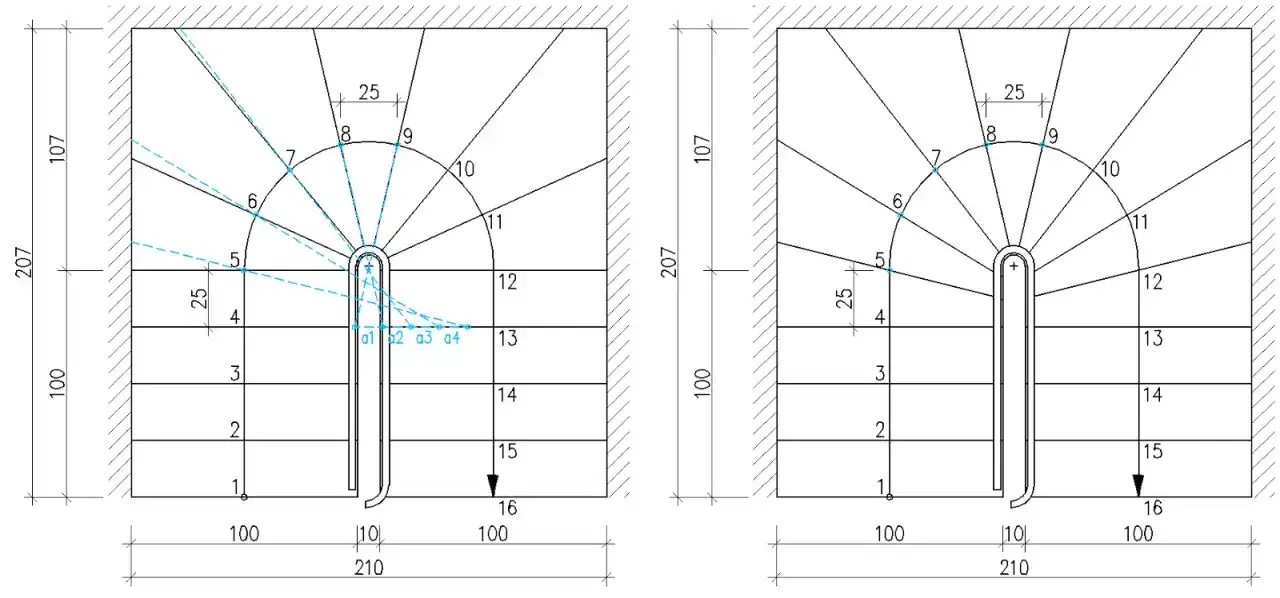

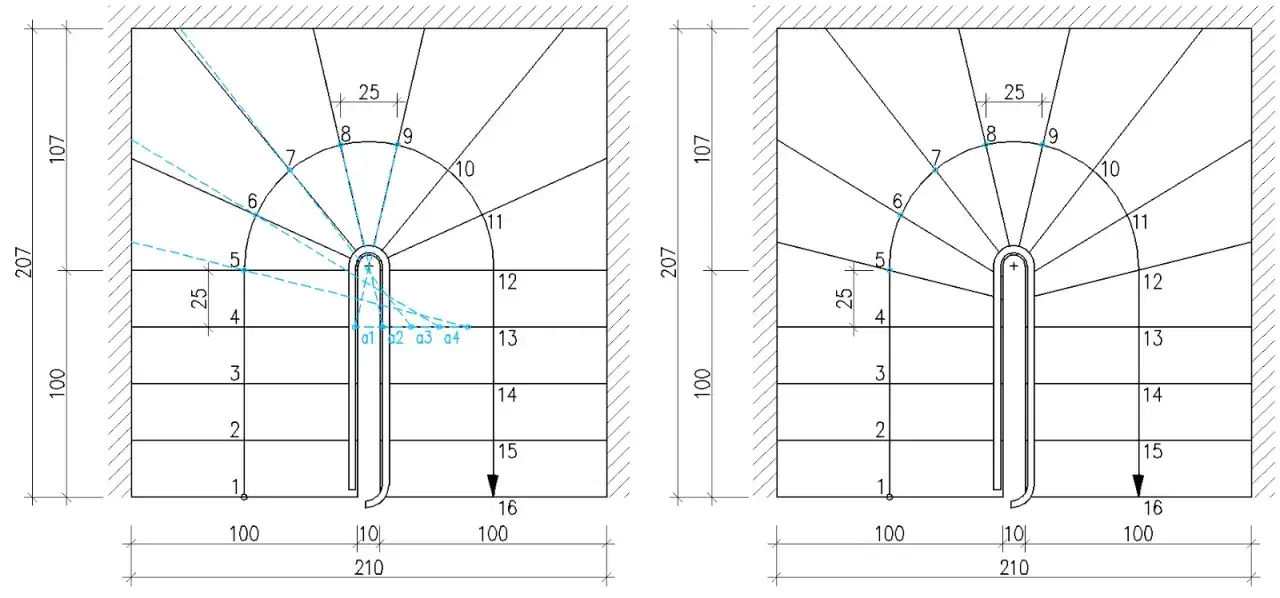

Korekta szerokości stopni zabiegowych
Właściwa korekta szerokości stopni jest kluczowa dla bezpieczeństwa i wygody użytkowania. Stopnie zabiegowe wymagają szczególnej uwagi przy projektowaniu. Szerokość należy korygować według zasady linii kroczenia.
Stopniowanie szerokości musi być płynne i proporcjonalne. Zmiana szerokości nie może być gwałtowna. Zachowaj odpowiednie proporcje między kolejnymi stopniami.
| Typ zakrętu | Minimalna szerokość | Maksymalna szerokość |
| 90 stopni | 10 cm | 35 cm |
| 180 stopni | 12 cm | 40 cm |
Najczęstsze błędy podczas rysowania schodów
Podczas projektowania schodów zabiegowych często popełnianym błędem jest nieprawidłowe wymierzenie szerokości stopni w zakręcie. Zbyt wąskie stopnie przy wewnętrznej krawędzi lub zbyt szerokie przy zewnętrznej mogą uczynić schody niebezpiecznymi. Projektując zakręt, zawsze kieruj się zasadą linii kroczenia.
Kolejnym częstym błędem przy rysowaniu schodów z podestem zabiegowym jest nieprawidłowe obliczenie liczby stopni. Pamiętaj, że wszystkie stopnie muszą mieć identyczną wysokość. Różnice w wysokości stopni są niedopuszczalne i mogą prowadzić do potknięć.
Projektanci często zapominają o właściwym rozplanowaniu przestrzeni na poręcze i balustrady. Pozostaw minimum 10 cm odstępu od ścian na montaż poręczy. Szerokość użytkowa schodów musi uwzględniać przestrzeń zajmowaną przez balustrady.
Kontrola poprawności wykonanego projektu
Jak rozrysować schody zabiegowe bezbłędnie? Po zakończeniu projektu przeprowadź dokładną kontrolę wszystkich wymiarów. Sprawdź, czy schemat schodów zabiegowych spełnia wszystkie normy i wymogi techniczne.
Kontrolę rozpocznij od podstawowych wymiarów, następnie przejdź do szczegółowych elementów projektu. Każdy wymiar musi być zgodny z przyjętymi założeniami i normami budowlanymi.
- Sprawdź wysokość i liczbę wszystkich stopni
- Skontroluj szerokość stopni w części prostej
- Zweryfikuj wymiary stopni w zakręcie
- Upewnij się, że linia przejścia jest prawidłowa
- Sprawdź przestrzeń na balustrady i poręcze
- Zweryfikuj zgodność z minimalnymi wymiarami
- Sprawdź kąty i równoległość linii
Profesjonalne projektowanie schodów zabiegowych - od teorii do praktyki
Rozrysowanie schodów zabiegowych to proces wymagający precyzji i znajomości norm technicznych. Podstawą sukcesu jest właściwe przygotowanie narzędzi oraz dokładne obliczenia wszystkich wymiarów. Kluczowe znaczenie ma zachowanie odpowiednich proporcji między wysokością a szerokością stopni.
Projektowanie schodów zabiegowych wymaga szczególnej uwagi przy wyznaczaniu zakrętu i korygowaniu szerokości stopni. Pamiętaj o zachowaniu minimalnej szerokości 10 cm przy wewnętrznej krawędzi oraz maksymalnej 40 cm przy zewnętrznej. Linia przejścia powinna znajdować się 40 cm od wewnętrznej poręczy.
Kontrola poprawności projektu to ostatni, ale niezmiernie istotny etap rysowania schodów z podestem zabiegowym. Dokładne sprawdzenie wszystkich wymiarów, kątów oraz przestrzeni na balustrady pozwoli uniknąć kosztownych błędów podczas realizacji. Dobrze zaprojektowane schody to gwarancja bezpieczeństwa i komfortu użytkowania przez wiele lat.
