Wymiana albo dołożenie gniazda wydaje się prostą pracą, ale właśnie tu najłatwiej o drobny błąd, który kończy się grzaniem, luźnym stykiem albo niebezpiecznym podłączeniem. Poniżej pokazuję, jak podłączyć gniazdko elektryczne bez zgadywania: od rozpoznania przewodów, przez kolejność zacisków, po kontrolę po montażu. Piszę to z myślą o typowych polskich instalacjach w mieszkaniu, domu i garażu, bo to właśnie szczegóły osprzętu i stanu przewodów najczęściej decydują o powodzeniu.
Najważniejsze zasady przed pierwszym ruchem śrubokrętem
- Najpierw odłączam obwód i sprawdzam brak napięcia miernikiem dwubiegunowym, a nie tylko „na wyczucie”.
- W typowym gnieździe pracują trzy żyły: PE, N i L, każda z inną funkcją i miejscem w zacisku.
- W nowych obwodach gniazd najczęściej spotykam przewód 3x2,5 mm² i zabezpieczenie 16 A, ale zawsze liczy się konkretny projekt i stan instalacji.
- Jeśli w puszce są tylko dwa przewody, nadpalona izolacja albo kolory nie zgadzają się ze standardem, nie montuję gniazda „na oko”.
- W miejscach wilgotnych wybieram osprzęt o odpowiednim stopniu ochrony, bo zwykłe gniazdo nie rozwiązuje problemu wilgoci.
Co sprawdzam przed odkręceniem starego osprzętu
Ja zawsze zaczynam od dwóch rzeczy: wyłączam właściwy obwód w rozdzielnicy i potwierdzam brak napięcia testerem dwubiegunowym. Sam wyłącznik nie wystarcza, bo w praktyce ktoś mógł opisać obwód nieprecyzyjnie albo podłączyć gniazda inaczej niż zakładałem. Dopiero kiedy mam pewność, że instalacja jest martwa, rozkręcam mechanizm i oceniam stan puszki, izolacji oraz długość przewodów.
W typowej kuchni, salonie czy sypialni pracuję zwykle na standardowym gnieździe 230 V z uziemieniem. W nowym obwodzie najczęściej spodziewam się trzech żył i przekroju 3x2,5 mm², ale nie traktuję tego jak dogmatu. Jeśli widzę stare przewody, kruchą izolację albo tylko dwie żyły, przestaję myśleć o szybkim montażu, a zaczynam myśleć o ocenie całej gałęzi instalacji.
- Sprawdzam, czy puszka ma dość miejsca na mechanizm i ułożenie przewodów bez zginania ich pod ostrym kątem.
- Oceniam osprzęt pod kątem miejsca montażu - inne gniazdo wybieram do pokoju, inne do garażu, a jeszcze inne do strefy narażonej na wilgoć.
- Przygotowuję podstawowe narzędzia: śrubokręt, miernik dwubiegunowy, nożyk do izolacji i poziomicę.
- Nie ufam samemu opisowi obwodu, bo po latach remontów i przeróbek etykieta w rozdzielnicy bywa tylko wskazówką.
Kiedy warunki są bezpieczne, przechodzę do rozpoznania żył i zacisków, bo właśnie tam najłatwiej o pomyłkę, która później wychodzi dopiero podczas użytkowania.

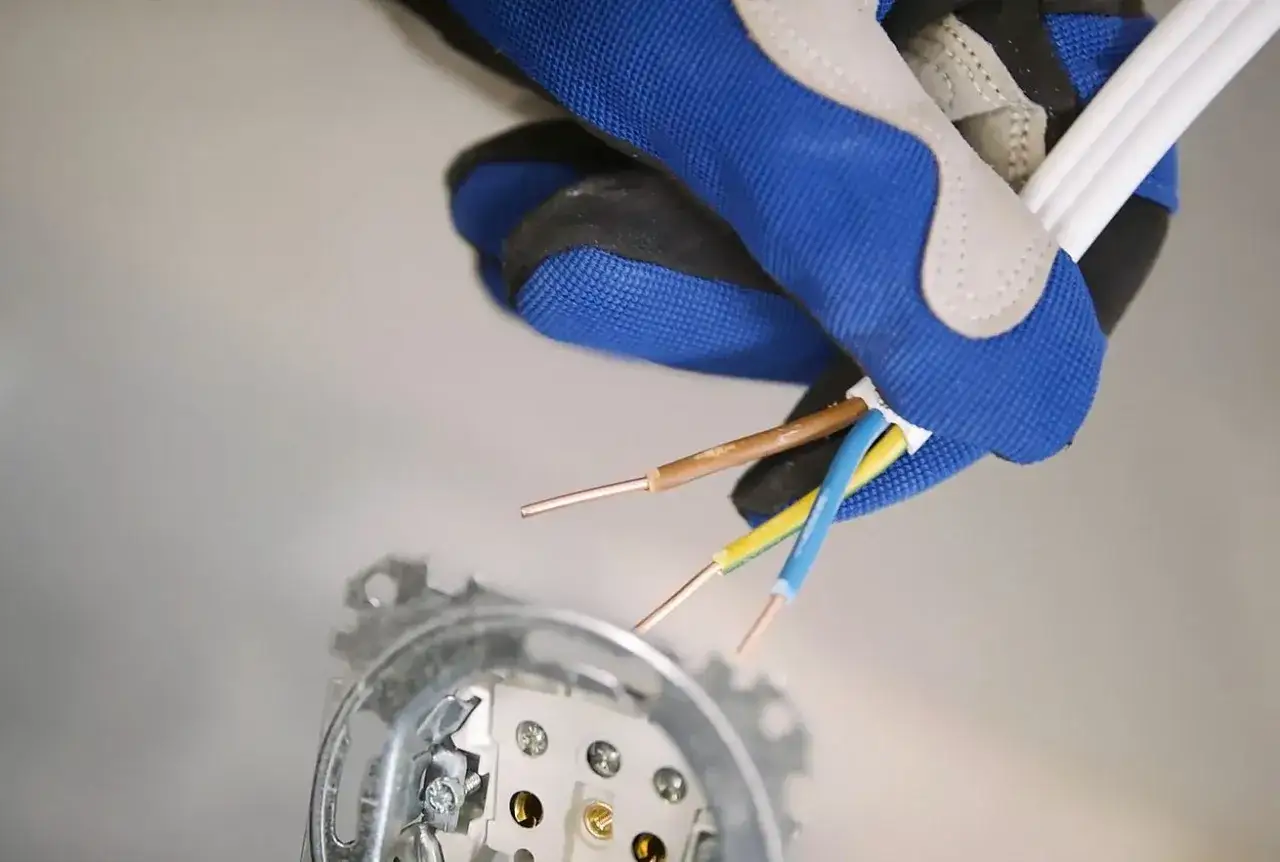

Jak rozpoznać przewody i nie pomylić zacisków
W polskich instalacjach najczęściej spotykam prosty układ kolorów, ale kolor traktuję jako podpowiedź, nie jedyny dowód. W starszych mieszkaniach przewody mogły być prowadzone inaczej, a po remontach zdarza się też mieszanie standardów. Dlatego najpierw patrzę na oznaczenia na mechanizmie, a dopiero potem na barwę izolacji.
| Oznaczenie | Najczęstszy kolor | Rola w instalacji |
|---|---|---|
| PE | żółto-zielony | Przewód ochronny, który odprowadza prąd w razie uszkodzenia |
| N | niebieski | Przewód neutralny |
| L | brązowy, czarny, czasem szary | Przewód fazowy |
Kolor pomaga, ale nie zastępuje pomiaru. Jeśli oznaczenia i barwy się nie zgadzają, nie zgaduję. W takiej sytuacji lepiej zatrzymać się i sprawdzić obwód miernikiem albo wezwać elektryka.
Nie mostkuję też PE z N na własną rękę. W starej instalacji to nie jest bezpieczny skrót, tylko sygnał, że potrzebna jest modernizacja albo ocena fachowca.
W gnieździe z uziemieniem przewód ochronny trafia do zacisku PE albo do styku ochronnego. Niebieski podłączam do N, a fazę do L. To brzmi banalnie, ale w praktyce to właśnie takie „banalne” błędy powodują największy bałagan w instalacji. Kiedy przewody są już rozpoznane, mogę wybrać osprzęt, który pasuje do miejsca montażu i nie będzie tylko ładnie wyglądał na ścianie.
Jakie gniazdo wybrać do miejsca montażu
Nie każde gniazdo ma sens w tym samym miejscu. W salonie i sypialni wystarczy zwykle standardowy model podtynkowy, ale w garażu, pralni, na tarasie albo w łazience wybór osprzętu ma już bezpośredni wpływ na bezpieczeństwo. W kartach katalogowych producentów osprzętu, np. Kontakt-Simon, widać też, że ten sam wygląd zewnętrzny może kryć różne zaciski: śrubowe albo automatyczne. Śrubowy wymaga dokręcenia, automatyczny trzyma żyłę sprężyną. Ja patrzę więc nie tylko na kolor ramki, lecz przede wszystkim na parametry i sposób montażu.
| Typ gniazda | Gdzie ma sens | Na co patrzę |
|---|---|---|
| Podtynkowe z uziemieniem | salon, sypialnia, kuchnia sucha | Trzy żyły, głębokość puszki, pewny docisk zacisków |
| Natynkowe | garaż, piwnica, kotłownia | Prowadzenie przewodu i odporność obudowy |
| Hermetyczne IP44 lub wyższe | łazienka, pralnia, taras, ogród | Klapka, uszczelka, odpowiednie miejsce montażu |
| Podwójne | Gdy jeden punkt ma zasilić kilka urządzeń | Miejsce w puszce i sposób mostkowania |
Jeśli mam wybór, wolę gniazdo z uziemieniem niż wersję „byle działała”. W nowych i remontowanych wnętrzach to po prostu rozsądniejszy standard. Gniazdo bez ochrony traktuję raczej jako kompromis dla starej instalacji, a nie jako równorzędny zamiennik. W domu z dziećmi zwracam też uwagę na przesłony torów prądowych, bo to prosty sposób na ograniczenie przypadkowego kontaktu z wnętrzem gniazda.
Dopiero teraz przechodzę do samego podłączenia, bo mam już pewność, że osprzęt odpowiada miejscu i instalacji.

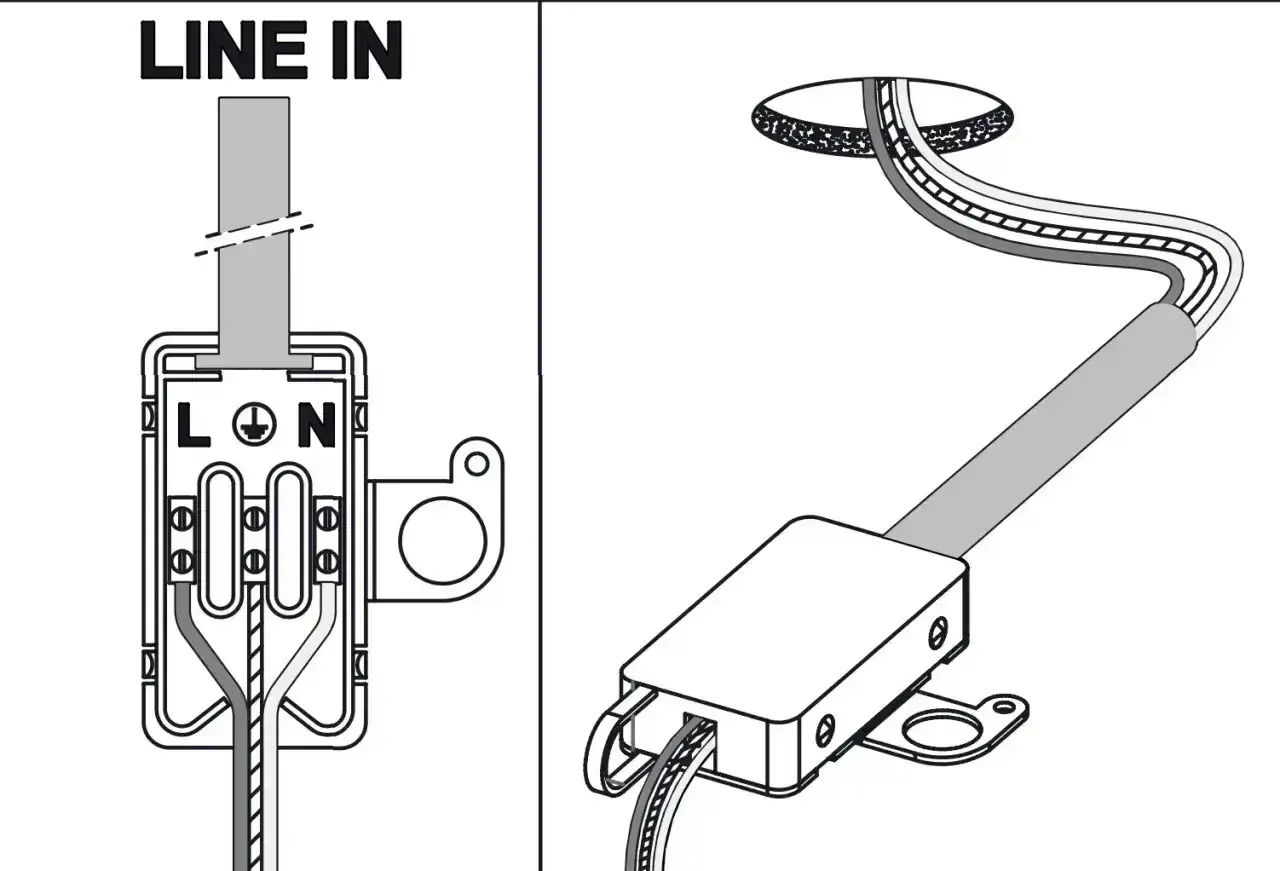

Podłączenie gniazda krok po kroku
Ja zwykle prowadzę ten montaż w tej kolejności: najpierw przewód ochronny, potem neutralny, na końcu fazowy. Dzięki temu ochrona jest gotowa najwcześniej, a w czasie pracy łatwiej utrzymać porządek w przewodach. Jeśli mechanizm ma zaciski automatyczne, wsuwam żyłę do oporu; jeśli śrubowe, dokręcam z wyczuciem i sprawdzam, czy miedź nie wystaje poza zacisk.
- Wyłączam właściwy obwód i sprawdzam brak napięcia miernikiem dwubiegunowym.
- Demontuję stary mechanizm i zapisuję albo fotografuję układ przewodów, jeśli mam choć cień wątpliwości.
- Zdejmuję izolację tylko na taką długość, jaką przewiduje osprzęt, zwykle około 10 mm, ale zawsze zgodnie z instrukcją konkretnego modelu.
- Podłączam PE do zacisku ochronnego lub oznaczonego symbolem uziemienia.
- Podłączam N do zacisku neutralnego.
- Podłączam L do zacisku fazowego.
- Układam przewody w puszce tak, żeby nie były ściśnięte ani zgięte pod ostrym kątem.
- Poziomuję i przykręcam mechanizm, a na końcu montuję ramkę.
- Włączam zasilanie i testuję gniazdo na prostym odbiorniku, na przykład lampce albo ładowarce, zanim uznam pracę za zakończoną.
Jeżeli puszka jest płytka albo przewodów jest dużo, nie wciskam ich na siłę. Lepiej chwilę uporządkować układ albo wymienić puszkę na głębszą, niż później walczyć z luźną ramką i wyraźnym grzaniem gniazda. Po takim montażu przechodzę już tylko do wyłapywania typowych błędów.
Najczęstsze błędy, które wychodzą po czasie
Najwięcej problemów widzę nie tam, gdzie ktoś całkiem źle rozumie teorię, tylko tam, gdzie próbuje „przyspieszyć” montaż. Niby wszystko działa od razu, ale po kilku dniach pojawia się luz, grzanie albo wybija zabezpieczenie. To właśnie ten moment odróżnia poprawny montaż od pracy, którą trzeba będzie poprawiać.
- Praca bez pewnego sprawdzenia braku napięcia - to błąd, którego nie usprawiedliwia pośpiech.
- Za krótko albo za długo odizolowany przewód - za mało nie daje dobrego styku, za dużo zwiększa ryzyko zwarcia.
- Pomylenie przewodu ochronnego z neutralnym - szczególnie groźne w starszych puszkach, gdzie kolory nie są pewnym drogowskazem.
- Łączenie żył na skręt i taśmę - to prowizorka, nie pewne połączenie.
- Niedokręcone zaciski - gniazdo może działać dziś, a grzać się po kilku tygodniach.
- Upychanie przewodów w puszce na siłę - prowadzi do odkształceń mechanizmu i pękającej ramki.
- Montaż zwykłego osprzętu w miejscu wilgotnym - zwykłe IP20 nie rozwiązuje problemu w łazience, pralni ani na zewnątrz.
Jeśli po uruchomieniu słyszę trzaski, czuję zapach przegrzanej izolacji albo wtyczka wchodzi z wyraźnym luzem, nie zamykam tematu. Wracam do zacisków, bo takie sygnały rzadko mijają same. Kiedy problem nie jest już kosmetyczny, tylko wynika ze stanu instalacji, lepiej nie udawać, że wystarczy dokręcić jedną śrubę.
Kiedy samodzielny montaż przestaje mieć sens
Są sytuacje, w których nie warto walczyć o samodzielność na siłę. Dwa przewody w puszce, nadpalona izolacja, aluminium zamiast miedzi, brak miejsca na mechanizm albo obwód, który wybija po każdym podłączeniu, to już nie jest prosty montaż. To sygnał, że problem dotyczy całej gałęzi instalacji albo jej wieku.
- W puszce nie ma przewodu ochronnego i nie mam pewności, czy instalację da się bezpiecznie rozbudować.
- Izolacja jest krucha, przebarwiona albo miejscami stopiona.
- Instalacja była wielokrotnie przerabiana i nie mogę ufać kolorom żył.
- Gniazdo ma pracować w miejscu narażonym na wilgoć, a ja nie jestem pewien właściwego osprzętu.
- Po włączeniu zasilania zabezpieczenie natychmiast wyłącza obwód.
- Potrzebuję dołożyć kilka punktów zasilania i nie wiem, czy obwód to udźwignie.
W takich warunkach lepiej wezwać elektryka z odpowiednimi uprawnieniami niż robić poprawki na chybił trafił. Z mojej perspektywy to nie jest „oddawanie roboty”, tylko oszczędzenie sobie kosztownej przeróbki ściany, osprzętu i czasu.
Gdy instalacja jest już pewna, zostaje mi tylko ostatni test, który mówi więcej niż sam wygląd gniazda na ścianie.
Ostatni rzut oka, który oszczędza poprawki
Po montażu sprawdzam trzy rzeczy: czy mechanizm siedzi równo, czy przewody nie zostały ściśnięte oraz czy gniazdo nie grzeje się przy normalnym obciążeniu. Ja lubię też wpiąć prosty odbiornik na kilka minut, bo dopiero wtedy wychodzi, czy zaciski trzymają naprawdę dobrze. Jeśli wszystko działa cicho, stabilnie i bez nagrzewania, uznaję pracę za zakończoną.
- Ramka przylega równo i nie odstaje od ściany.
- Wtyczka wchodzi pewnie, ale bez nadmiernego oporu lub luzu.
- Nie ma zapachu grzania ani trzasków po włączeniu odbiornika.
- Przewody w puszce nie są ściśnięte i nie wyginają mechanizmu.
- Osprzęt pasuje do warunków pomieszczenia, zwłaszcza jeśli to łazienka, pralnia, garaż albo taras.
Jeżeli po takim teście wszystko jest stabilne, gniazdo można zostawić bez obaw. Jeśli cokolwiek budzi wątpliwości, wracam do połączeń zamiast liczyć, że „samo się ułoży”, bo przy instalacji elektrycznej to zwykle najgorszy możliwy plan.
